Узнайте, как создавать повторяющиеся элементы в Adobe XD с использованием повторяющейся сетки.

Занимаясь дизайном для веб-сайтов или мобильных приложений, часто необходимо определить повторяющиеся элементы или списки контента. Однако процесс создания этих элементов или их обновления в случае изменения дизайна может отнимать довольно много времени.

Функция повторяющейся сетки изменяет группу элементов на повторяющийся элемент. Вы можете просто потянуть элемент в любом направлении, и сетка повторится. Когда вы изменяете какой-либо стиль элемента, это изменение реплицируется во всех элементах сетки. Например, если вы измените размер изображения в одном из элементов, все изображения в сетке автоматически изменятся.

Если у вас есть текстовый элемент в сетке, реплицируется только стиль текстового элемента, а не его содержимое. Так вы можете быстро оформлять текстовые элементы, не изменяя их содержимое в сеточных элементах.

Вы можете заменить замещающий текст в повторяющейся сетке, перетащив текстовый файл на сетку.

Создание повторяющейся сетки

По сути, повторяющаяся сетка — это особый тип группы. Вы можете создать повторяющуюся сетку, выбрав объект или группу объектов, и преобразовав их в повторяющуюся сетку.

  1. Создайте базовый элемент, который вы хотите повторить (например, сочетание эскизов и текста).

  2. Выберите элементы, которые необходимо повторить.

  3. Преобразуйте выделение в повторяющуюся сетку, нажав соответствующую кнопку в инспекторе свойств или используя сочетание клавиш Cmd + R (Mac) или Ctrl + R (Windows).

    На границе элемента появятся крупные маркеры.

    Маркеры для повторения элемента или группы элементов
    Маркеры для повторения элемента или группы элементов

  4. Чтобы повторить элемент в вертикальной сетке, перетащите маркер в нижнее части элемента. Чтобы повторить элемент в горизонтальной сетке, перетащите маркер в правой части элемента.

    Вертикальная повторяющаяся сетка

    Горизонтальная повторяющаяся сетка

  5. Чтобы выбрать элементы в сетке для их редактирования, дважды щелкните сетку.

Чтобы разгруппировать элементы сетки и работать с ними отдельно, выделите сетку и в инспекторе свойств выберите «Разгруппировать сетку».

Доступ к элементам компонента повторяющейся сети можно получить, дважды щелкнув внутри группы.

После внесения изменений закройте контекст редактирования, нажав клавишу Esc.

Примечание.

Вы также можете получить доступ к элементам компонента, перейдя к элементу через панель Слой или непосредственно выбрав его.

Настройка отступа между двумя элементами в повторяющейся сетке

Чтобы настроить отступ между двумя элементами в сетке, наведите курсор на промежуток между этими элементами. Когда курсор изменится на двустороннюю стрелку, перетащите его, чтобы увеличить или уменьшить отступ.

Вертикальная сетка с повторяющимися элементами
Вертикальная сетка с повторяющимися элементами

Работа с текстом в повторяющейся сетке

Вы можете использовать текст в повторяющейся сетке несколькими способами. Вы можете либо обновить каждый отдельный экземпляр текстового объекта в повторяющейся сетке, либо перетащить предварительно заполненный документ формата TXT на повторяющуюся сетку, чтобы содержимое этого текстового файла автоматически заполнило текстовые объекты в повторяющейся сетке.

Обновление отдельных текстовых элементов в повторяющейся сетке

  1. Щелкните текстовый объект в вашей повторяющейся сетке, удерживая нажатой клавишу Cmd (Mac) или Ctrl (Windows), чтобы выбрать его.

  2. Чтобы отредактировать текстовый элемент, дважды щелкните его и измените текст.

Примечание.

Изменения, внесенные в содержимое одного текстового объекта не применяются к другим объектам в повторяющейся сетке. Однако любой стиль, примененный к одному текстовому объекту, применяется ко всем остальным текстовым объектам.

Перетаскивание текстового файла с выделением абзацев клавишей возврата каретки в текстовый объект на повторяющейся сетке

Вы можете заменить замещающий текст в повторяющейся сетке, перетащив текстовый файл на сетку.

  1. Создайте текстовый файл формата TXT. Вы можете создать его, используя TextEdit (Mac), Notepad (Windows) или любой другой текстовый редактор, сохранив документ в файл с расширением «.txt». Установите в качестве кодировки формат UTF-8. Разделите каждую строку данных, используя клавишу возврата каретки (Enter).

  2. Перетащите этот текстовый файл на повторяющуюся сетку.

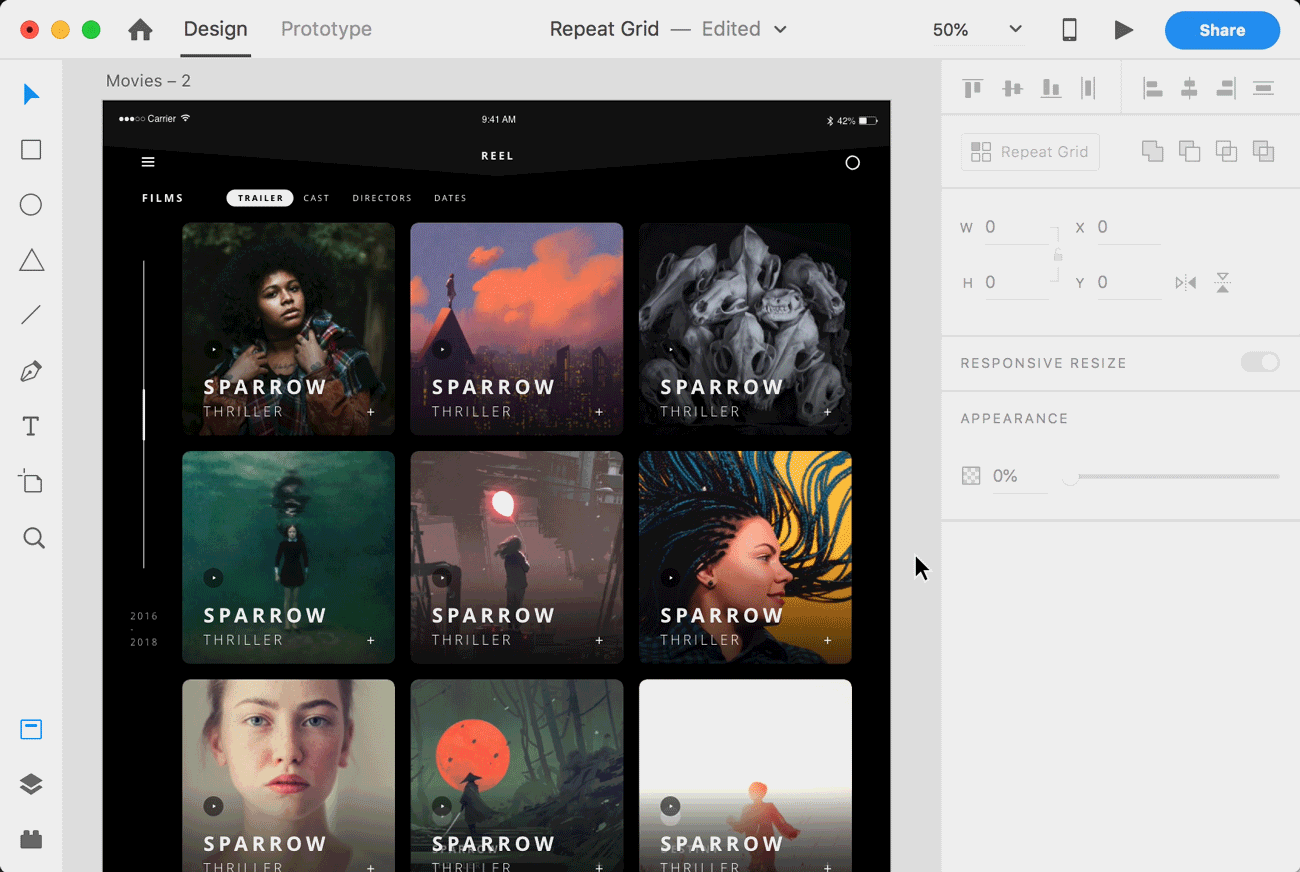

    Перетаскивание текстового файла на объект в повторяющейся сетке
    Перетаскивание текстового файла на объект в повторяющейся сетке (будет обновлено)

    Повторяющаяся сетка заполняется текстом в той же последовательности, что и в текстовом файле. Если количество сеток превышает количество строк текста, последовательность повторяется.

Работа с изображениями в повторяющейся сетке

Изображения позволяют выстраивать повторяющиеся объекты по шаблону, где заливка объекта изображением повторяется согласно заданному вами шаблону.

Вы можете создать шаблон заливки изображением, перетащив изображения одно за другим на объект или выбрав несколько изображений, а затем перетащив их на объект в повторяющейся сетке.

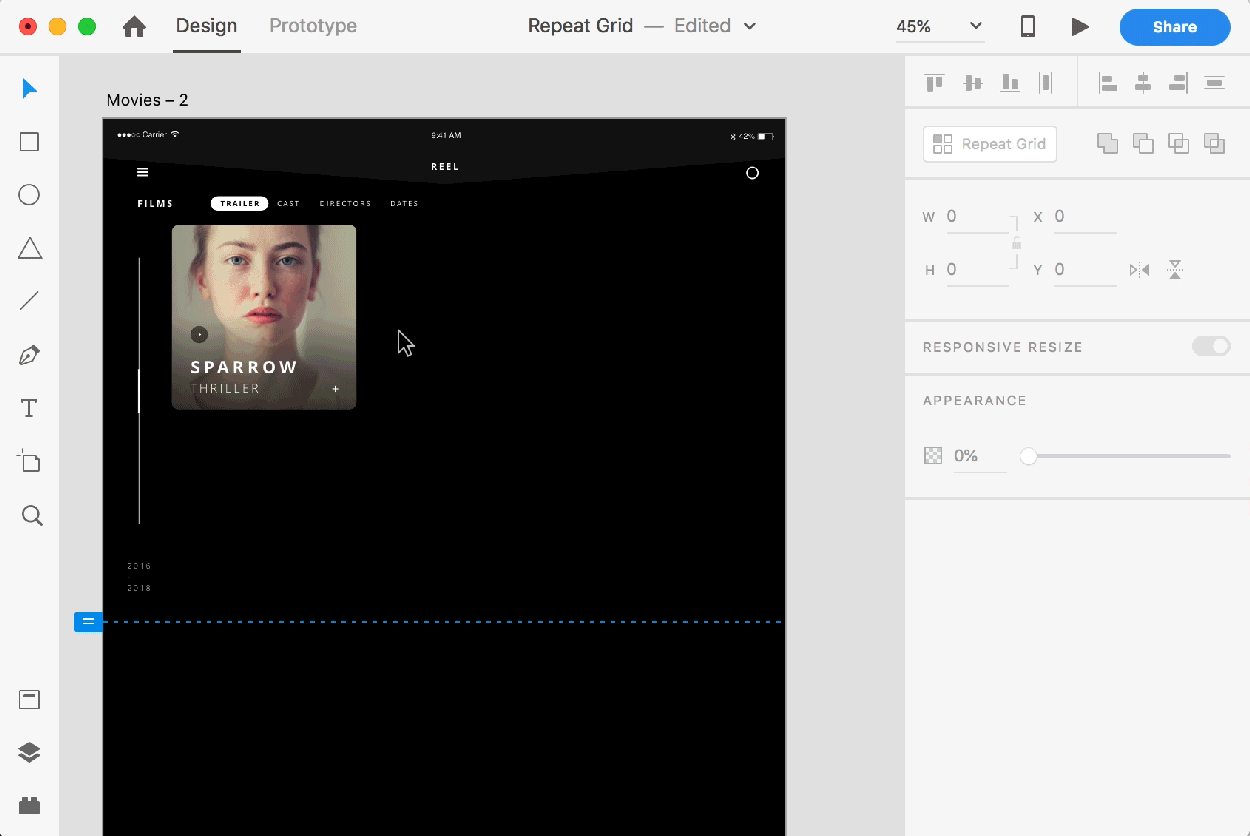

Перетаскивание графических файлов на объект в повторяющейся сетке
Перетаскивание графических файлов на объект в повторяющейся сетке (будет обновлено)

Замена изображений в повторяющейся сетке

Чтобы заменить изображения в сетке, откройте Finder или Проводник и перейдите в место, где вы сохранили изображения для своего проекта. Выберите все изображения, которые хотите отобразить в сетке, и перетащите их на целевой объект в повторяющейся сетке.

Старые изображения заменятся новыми изображениями, размер которых изменится автоматически.

Создание взаимодействий из повторяющейся сетки

Привязка всей повторяющейся сетки к одному взаимодействию

  1. В режиме «Дизайн» создайте вторую монтажную область в своем файле, используя инструмент «Монтажная область» (A).

  2. Переключитесь в режим прототипа, щелкнув соответствующую вкладку или используя сочетание клавиш Ctrl + Tab.

  3. Выберите необходимую повторяющуюся сетку на первой монтажной области. На правой стороне объекта в его средней точке появится соединитель со стрелкой.

  4. Перетащите этот соединитель к следующей монтажной области. Во всплывающем окне выберите параметры перехода, а затем нажмите клавишу Esc или щелкните за пределами всплывающего окна, чтобы закрыть его.

  5. Для предварительного просмотра нажмите кнопку воспроизведения в верхнем правом углу фрейма приложения или используйте сочетание клавиш Cmd + Enter (Mac) или Ctrl + Enter (Windows). Щелкните в любом месте повторяющейся сетки, чтобы воспроизвести взаимодействие.

Привязка одного элемента повторяющейся сетки к взаимодействию

  1. Выберите объект в повторяющейся сетке.

  2. Перетащите соединитель справа от прямоугольника на монтажную область, которую вы хотите связать. Во всплывающем окне выберите параметры перехода, а затем нажмите клавишу Esc или щелкните за пределами всплывающего окна, чтобы закрыть его.

  3. Для предварительного просмотра нажмите кнопку воспроизведения в верхнем правом углу фрейма приложения или используйте сочетание клавиш Cmd + Enter (Mac) или Ctrl + Enter (Windows). Щелкните объект, чтобы проверить его взаимодействие.

Создание группы элементов в повторяющейся сетке и создание взаимодействия из этой группы

Вы также можете создать группу объектов в повторяющейся сетке, а затем создать взаимодействия из этой группы.

  1. Выделите объект в повторяющейся сетке, а затем нажмите клавишу Shift и щелкните другие объекты, чтобы добавить его в свою выборку.

  2. После выбора объектов нажмите правую кнопку мыши и выберите в контекстном меню пункт Группировать. Вы также можете использовать сочетание клавиш Cmd + G (Mac) или Ctrl + G (Windows) для группировки объектов.

  3. Переключитесь в режим прототипа. Перетащите соединитель из группы на монтажную область, которую вы хотите связать.

  4. Для предварительного просмотра нажмите кнопку воспроизведения в верхнем правом углу фрейма приложения или используйте сочетание клавиш Cmd + Enter (Mac) или Ctrl + Enter (Windows). Щелкните группу, чтобы проверить ее взаимодействие.

Импорт контента с повторяющей сеткой

Вот видео с примером, как начать работу с повторяющимися сетками.
