Управление контурами фигур и масками и их анимирование

Пути маски и формы можно анимировать тем же способом, что и остальные свойства: задать ключевые кадры для свойств «Путь маски» или «Путь», задать пути для каждого ключевого кадра, и After Effects выполнит интерполяцию между заданными значениями.

Ротоскопирование (или ротоскопия) является рисованием на кадрах фильма с использованием визуальных элементов фильма в качестве основы. Общий тип ротоскопирования представляет собой отслеживание контуров вокруг объекта в фильме и использование этого контура в качестве маски для разделения объекта и фона. Это позволяет работать с объектом и фоном по отдельности и выполнять по отношению к ним различные действия, например применять различные эффекты к объекту и фону или заменять фон.

Ротоскопирование в After Effects в основном состоит из рисования масок, анимирования контуров масок, а затем использование этих масок для детализации подложки. Многие дополнительные задания и методы облегчают выполнение этой работы. Например, использование отслеживание движения объекта перед началом рисования маски, а затем использование данных отслеживания движения для создания маски или подложки, которая автоматически следует за объектом.

Советы по ротоскопированию

• Сразу после начала рисования маски, нажмите ALT+SHIFT+M (Windows) или OPTION+SHIFT+M (Mac OS), чтобы включить для этой маски кадрирование изображений и задать ключевой кадр. Таким образом, не придется тратить лишние несколько минут на покадровое редактирование маски в случае потери результатов работы над предыдущими кадрами из-за того, что не была нажата кнопка секундомера для анимации пути маски.
• Рисуйте маски на белом сплошном слое с отключенным переключателем «Видео» (зрачок) над (заблокированным) слоем видеоряда. Это позволит избежать случайного перемещения слоя видеоряда во время выполнения манипуляций с маской. Кроме того, это намного облегчает применение к маске данных отслеживания. (Данные отслеживания применяются к невидимому сплошному слою, содержащему маску.) Это также исключает потерю кэшированных в памяти кадров предпросмотра при выполнении любых манипуляций с маской. (См. раздел Вкл./выкл. видимости или влияния слоя или группы свойств и Блокировка или снятие блокировки слоя.)
• Включите параметр «Сохранить номер постоянной вершины». (См. раздел Определение первой вершины для контура Безье.)
• По возможности преобразуйте (поворот, масштабирование, перемещение) всю маску или подмножество вершин маски вместо перемещения вершин по отдельности. Это более эффективно и позволяет избежать вибрации, которая является следствием несогласованного движения через кадры. (См. раздел Перемещение вершин в режиме свободного преобразования.)
• Отслеживание движения вручную занимает меньше времени, чем ротоскопирование вручную. Чем больше внимания уделяется получению точных данных отслеживания для разных частей сцен и объекта, тем меньше времени тратится на рисование и настройку маски. (См. раздел Отслеживание и стабилизация движения.)
• Для более тщательного контроля растушевки объектов используйте функцию Растушевка маски с переменной шириной.

Просмотр контуров масок и форм

• Для просмотра путей маски для выделенных слоев на панели «Таймлайн» нажмите клавишу M.
• Чтобы просмотреть выделенные маски или формы на панели «Временная шкала», нажмите SS (нажмите клавишу S дважды).
• Для просмотра контуров масок и форм на панели «Композиция» нажмите кнопку «Переключить видимость контуров масок и форм» в нижней части панели «Композиция».
• Для просмотра контуров масок на панели «Слой» выберите «Маски» из меню «Вид» на панели «Слой».
• Чтобы скрыть контур маски при отображении других контуров, заблокируйте маску, нажав ее переключатель блокировки на панели «Временная шкала», а затем выберите «Слой» > «Маска» > «Скрыть заблокированные маски».
• Чтобы отделить выделенные маски и скрыть остальные, выберите «Слой» > «Маска» > «Заблокировать остальные маски», а затем выберите «Слой» > «Маска» > «Скрыть заблокированные маски».

Выделение контуров форм, форм и групп форм

Слои-фигуры и их компоненты можно выбирать в любом из четырех уровней выделения, называемых режимами выделения.

Выбирается весь слой-фигура. Преобразования применяются к свойствам преобразования слоя в группе свойств «Преобразование», которая находится на том же уровне, что и группа свойств «Содержимое».

Выбирается целая группа форм. Преобразования применяются к свойствам преобразования слоя в группе свойств «Преобразование», которая находится в группе слоя на панели «Таймлайн».

Выбираются несколько вершин на одном или нескольких контурах Безье. Ограничительная рамка свободного преобразования отображается вокруг вершин на панели «Композиция». Работая с этой ограничительной рамкой, можно переместить несколько вершин с помощью одной операции преобразования. Преобразования применяются к вершинам, которые содержатся в свойстве «контур» на панели «Таймлайн».

Выбираются только вершины. В этом режиме можно выполнять операции редактирования контура, например, добавлять вершины к контуру или перемещать отдельные вершины.

Дополнительные сведения о выделении масок см. в разделе Выделение масок, сегментов и вершин.

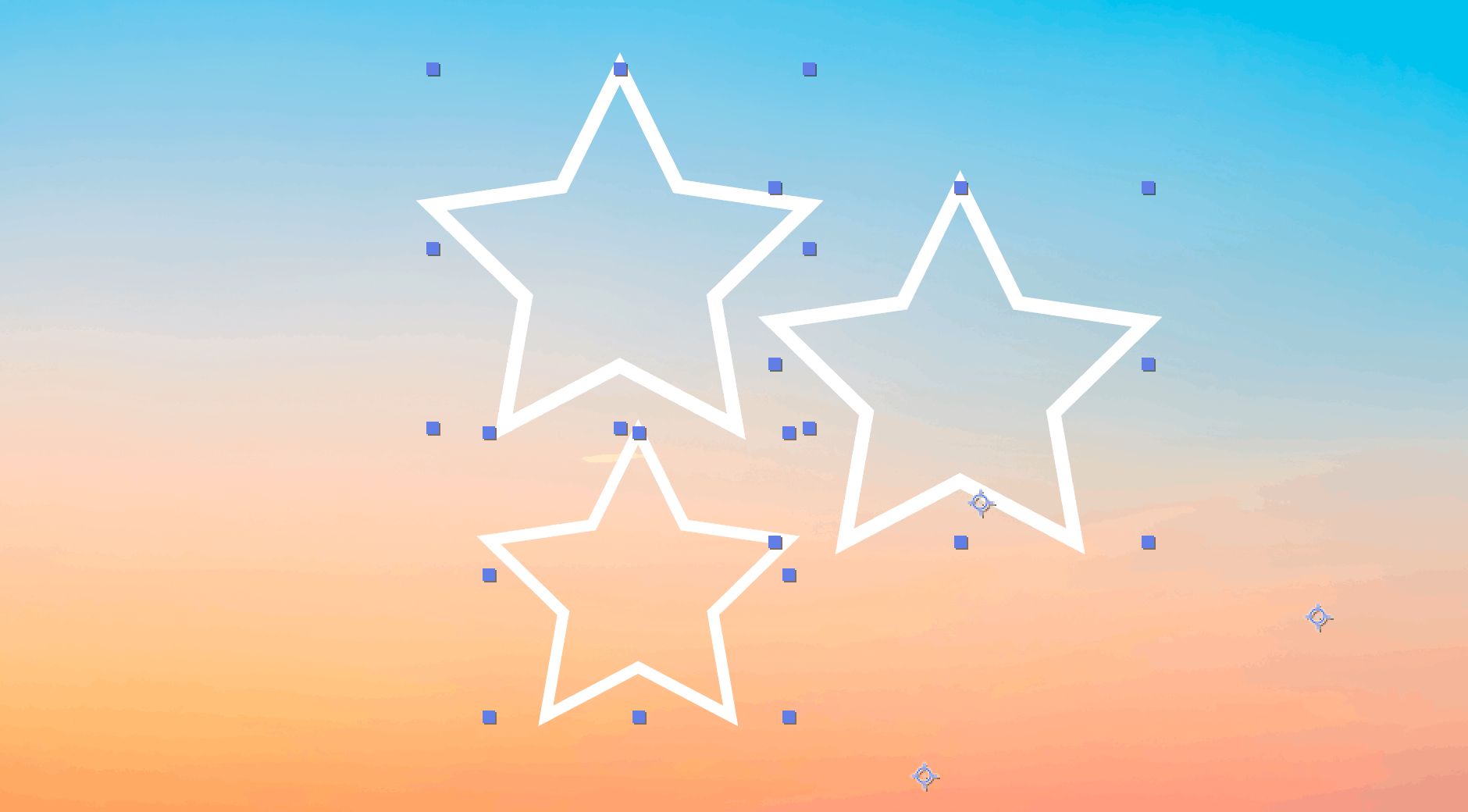

Выделение слоя форм

• Щелкните имя слоя или панель продолжительности слоя на панели «Таймлайн».
• Используя инструмент «Выделение», щелкните внутри границ слоя на панели «Композиция».
• Чтобы отменить выделение всех форм, но оставить выделенным слой форм, щелкните внутри границ слоя, но за пределами всех контуров форм.

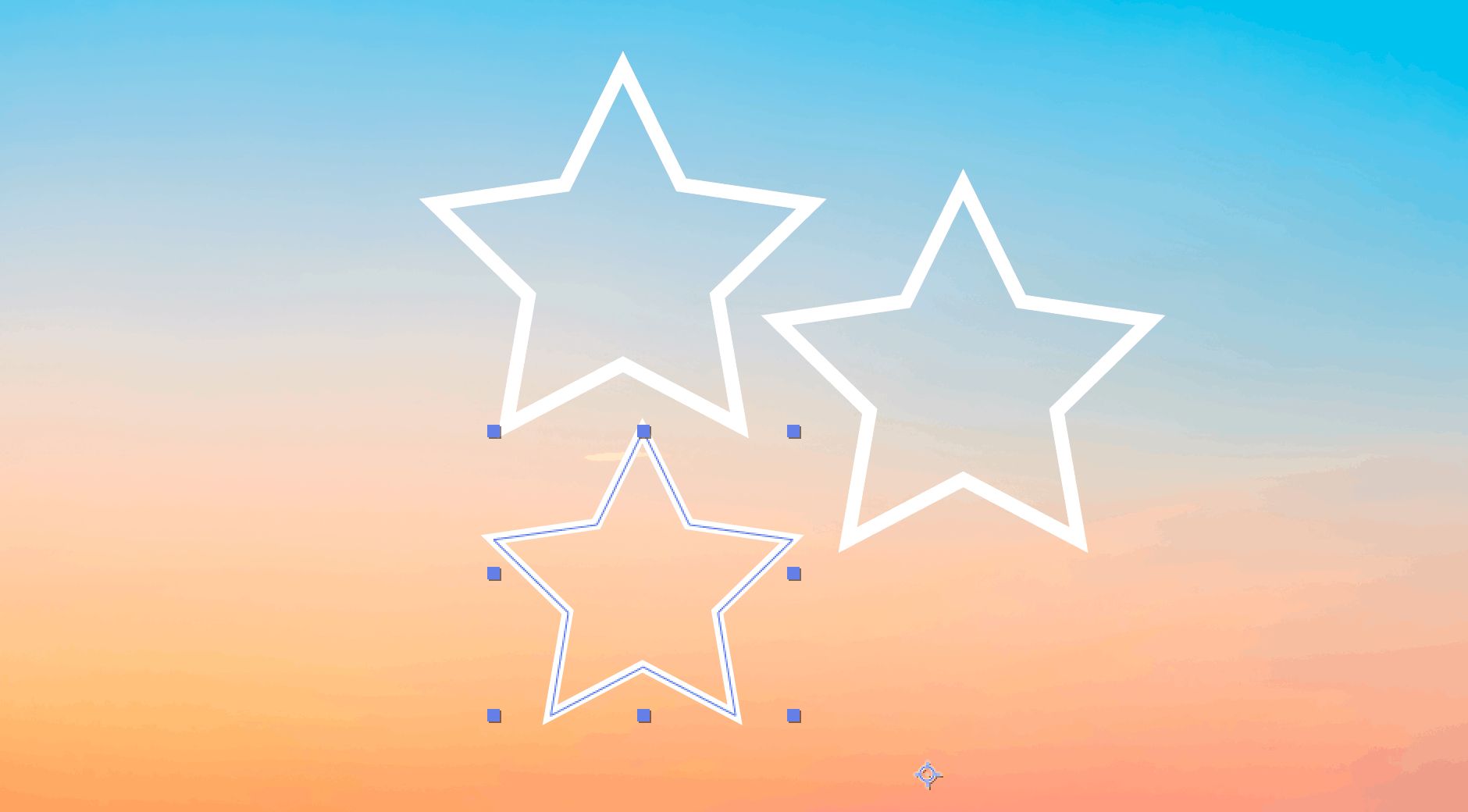

Выбор группы форм в режиме группового выделения

• Используя инструмент «Выделение», дважды щелкните элемент группы на панели «Композиция». С каждым двойным щелчком происходит переход на один уровень вниз в иерархии групп.
• Для активации инструмента «Частичное выделение» , удерживайте клавишу CTRL (Windows) или COMMAND (Mac OS), когда выбран инструмент «Выделение». Чтобы выделить группу формы, независимо от того, насколько глубоко форма находится в иерархии групп, щелкните эту форму на панели «Композиция» с помощью инструмента «Частичное выделение».
• Чтобы выделить группу, содержащуюся внутри той же группы, что и группа, которая уже выбрана, щелкните требуемую группу.
• Чтобы добавить группу к выделенной области, щелкните ее, удерживая нажатой клавишу SHIFT. Чтобы добавить в выделенную область более глубоко вложенные группы, можно одновременно использовать клавишу SHIFT и двойной щелчок мышью с инструментом «Частичное выделение».

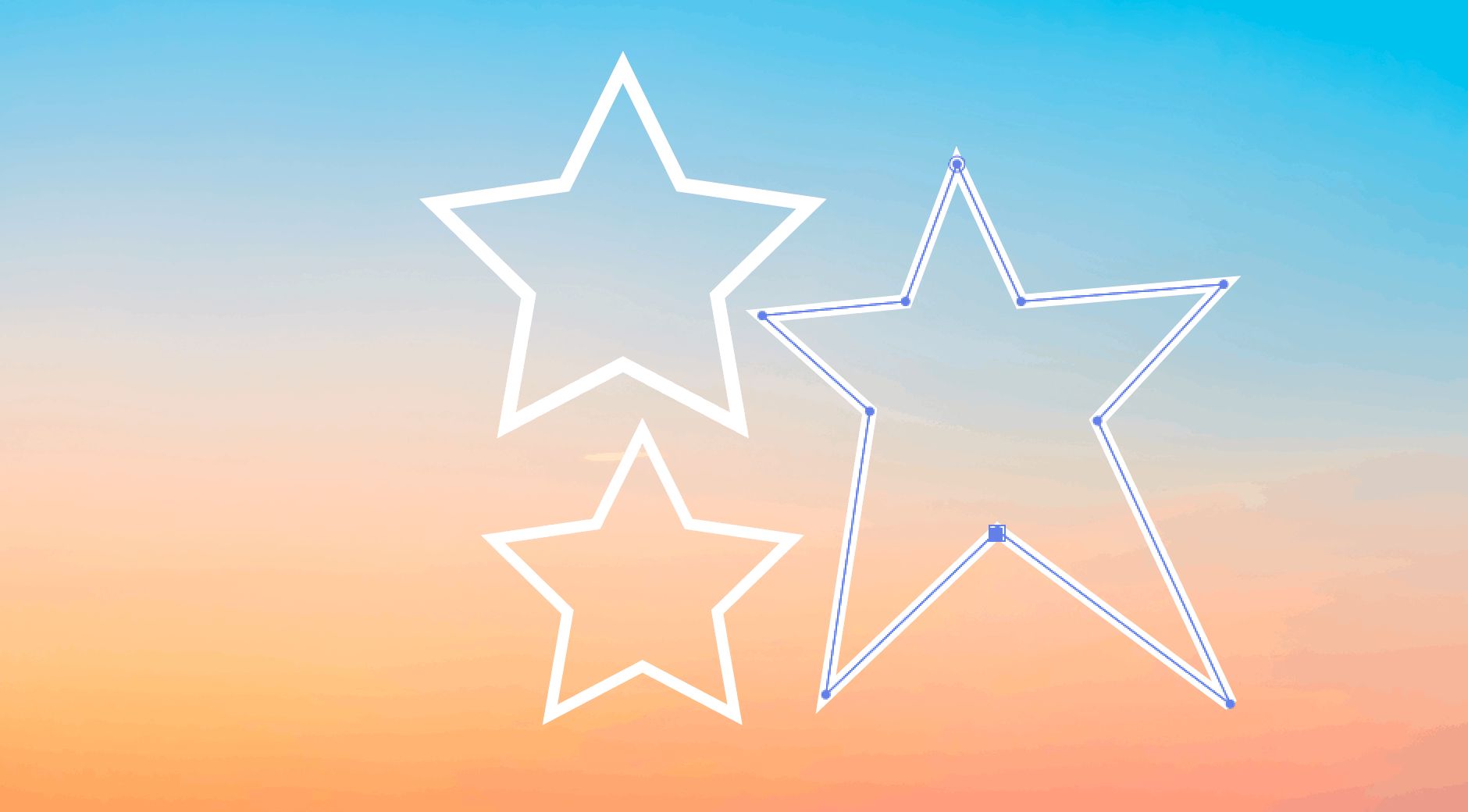

Выделение контуров и вершин в режиме редактирования контуров

• Чтобы выбрать вершину, щелкните вершину с помощью инструмента «Выделение». Для добавления вершин к выделенной области, щелкните их, удерживая нажатой клавишу SHIFT.
• Чтобы выбрать сегмент контура, щелкните сегмент с помощью инструмента «Выделение». Для добавления сегментов к выделенной области, щелкните их, удерживая нажатой клавишу SHIFT.
• Чтобы выделить весь контур, щелкните сегмент или вершину с помощью инструмента «Выделение», удерживая нажатой клавишу ALT (Windows) или OPTION (Mac OS), или выберите любую часть контура и нажмите CTRL+A (Windows) или COMMAND+A (Mac OS).
• Для выбора вершин с помощью перетаскивания, выделите контур или часть контура, чтобы войти в режим его редактирования, а затем перетащите их с помощью инструмента выделения прямоугольником , нарисовав прямоугольную область вокруг вершин, которые нужно выделить. Для добавления вершины в выделенной области при рисовании дополнительных прямоугольных областей выделения нажмите и удерживайте клавишу SHIFT.

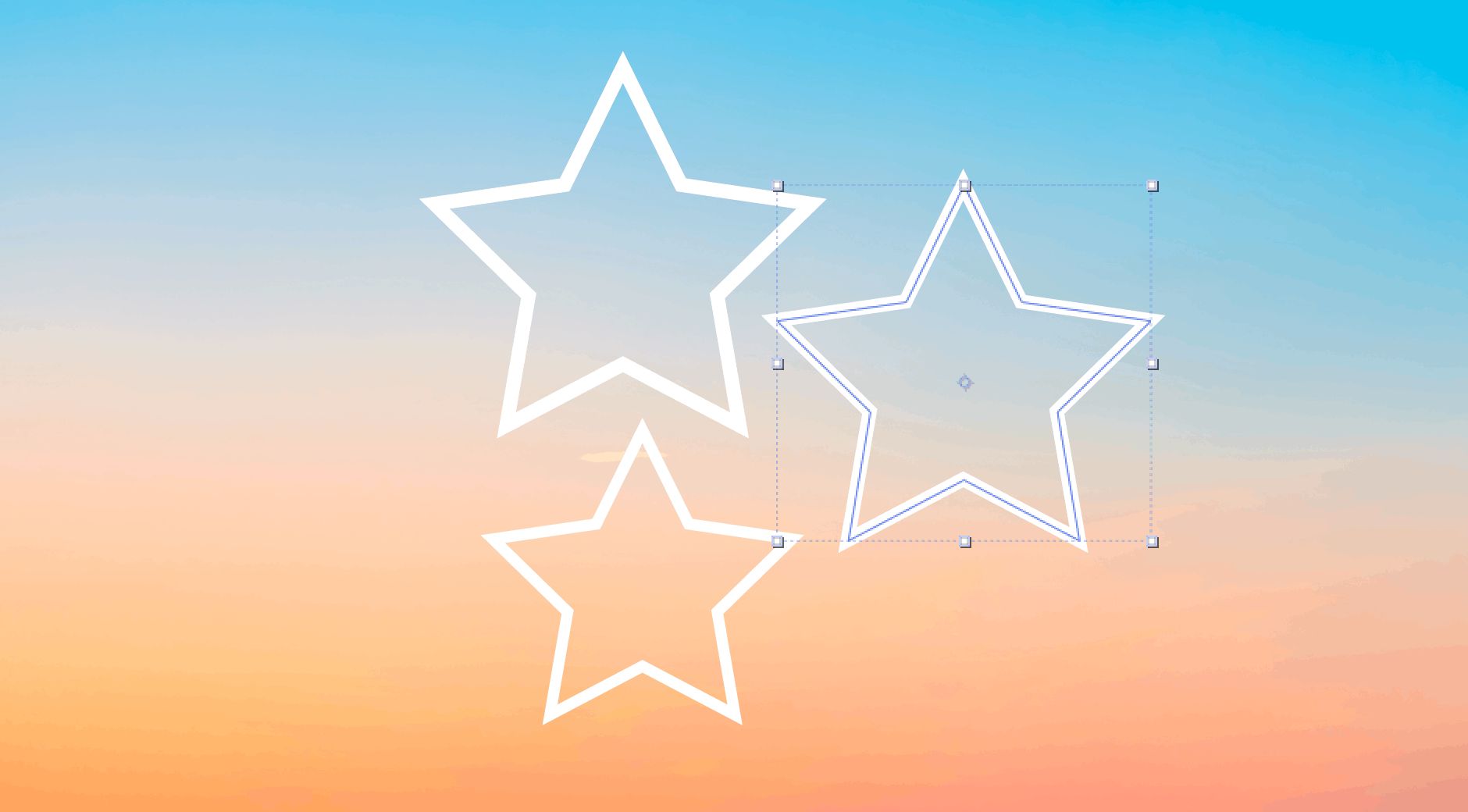

Выделение всех точек на контуре и вход в режим свободного преобразования

• Дважды щелкните сегмент контура в режиме редактирования контура или в режиме выделения группы для отдельной формы.
• Выберите свойство «контур» на панели «Временная шкала» и нажмите CTRL+T (Windows) или COMMAND+T (Mac OS).

Выделение масок, сегментов и вершин

В отличие от слоев, маски могут иметь более одного уровня выделения. Маску можно выбрать как целый контур, что удобно, когда требуется переместить или изменить размеры маски. Однако если необходимо изменить контур маски, выберите одну или несколько точек на ней. Выбранные точки отображаются сплошными, а невыделенные точки — полыми.

Выделение или отмена выбора масок на панели «Слой» или на панели «Композиция»

• Чтобы выбрать вершину в маске, щелкните вершину с помощью инструмента «Выделение» . Для добавления вершин к выделенной области, щелкните их, удерживая нажатой клавишу SHIFT.
• Чтобы выбрать сегмент маски, щелкните сегмент с помощью инструмента «Выделение». Для добавления сегментов к выделенной области, щелкните их, удерживая нажатой клавишу SHIFT.
• Чтобы выделить всю маску, щелкните сегмент, вершину или дескриптор маски с помощью инструмента «Выделение», удерживая нажатой клавишу ALT (Windows) или OPTION (Mac OS), или выберите любую часть маски и щелкните «Правка» > «Выделить все», или нажмите CTRL+A (Windows) или COMMAND+A (Mac OS). Чтобы добавить маску к выделенной области, щелкните ее, удерживая нажатыми клавиши ALT+SHIFT (Windows) или OPTION+SHIFT (Mac OS).
• Для выбора масок с помощью перетаскивания, выделите маску или часть маски, чтобы войти в режим ее редактирования, а затем перетащите их с помощью инструмента «Выделение», нарисовав прямоугольную область вокруг вершин и масок, которые нужно выделить. Для добавления масок или вершин в выделенной области при рисовании дополнительных прямоугольных областей выделения нажмите и удерживайте клавишу SHIFT.
• Чтобы выбрать все маски на слое, выделите на слое одну маску и выберите «Правка» > «Выделить все» или нажмите CTRL+A (Windows) или COMMAND+A (Mac OS).
• Для отмены выделения всех масок нажмите CTRL+SHIFT+A (Windows) или COMMAND+SHIFT+A (Mac OS).
• Для выбора на слое смежной маски нажмите ALT+` (ударение) (Windows) или OPTION+` (ударение) (Mac OS), чтобы выделить следующую маску, или SHIFT+ALT+` (ударение) (Windows) или SHIFT+OPTION+` (ударение) (Mac OS), чтобы выделить предыдущую маску.
• Для отмены выделения маски щелкните в любом месте за пределами маски.
• Чтобы удалить из выделения вершину или сегмент, щелкните вершину или сегмент, удерживая нажатой клавишу SHIFT.

Выделение масок на панели «Таймлайн»

Блокировка или снятие блокировки маски

Блокировка маски делает невозможной ее выбор на панелях «Таймлайн», «Композиция» и «Слой» или ее размещение в качестве целевого объекта на панели «Слой». Используйте эту функцию во избежание нежелательных изменений маски.

Перемещение вершин в режиме свободного преобразования

контур маски или формы целиком (или выделенные вершины в одном или нескольких контурах) можно масштабировать и поворачивать с помощью команды «Точки свободного трансформирования». При использовании этой команды выбранные вершины окружает ограничительная рамка свободного преобразования, а в центре ограничительной рамки появляется опорная точка, которая обозначает опорную точку для текущего преобразования. Масштабировать и поворачивать выбранные вершины можно путем перетаскивания ограничительной рамки или ее дескрипторов. Также можно изменять исходную точку, вокруг которой вершины поворачиваются или масштабируются, путем перемещения опорной точки ограничительной рамки. Дескрипторы ограничительной рамки свободного преобразования и опорная точка существуют независимо от дескрипторов и опорной точки слоя.

Преобразование контура между кривой Безье и RotoBezier, нарисованными вручную

Любой выполненный вручную контур формы или маски по кривой Безье можно преобразовать в контур по кривой RotoBezier. Если выполненный вручную контур Безье имеет дескрипторы направления, которые были перемещены, это преобразование изменит форму пути, поскольку After Effects автоматически вычисляет кривизну сегментов RotoBezier.

Преобразование контура RotoBezier в контур Безье, нарисованный вручную, не изменяет форму пути.

Изменение пути маски или формы, созданного на основе кривой Безье

Путь маски Безье можно изменить с помощью инструментов «Выделение» и «Перо» на панели «Слой» или «Композиция». Контур формы Безье можно изменить с помощью инструментов «Выделение» и «Перо» на панели «Слой» или «Композиция».

Инструменты пера — «Добавление вершины», «Удаление вершины» и «Преобразование вершины» — сгруппированы с инструментом «Перо» на панели «Инструменты». Чтобы отобразить эти инструменты на панели «Инструменты», нажмите и удерживайте инструмент «Перо» на панели «Инструменты».

При изменении контура убедитесь, что выполняется щелчок существующих вершин или сегментов; иное может привести к созданию нового контура.

Перемещение, добавление или удаление вершины

Коррекция сегмента контура

Переключение вершины между точкой сглаживания и угловой точкой

Коррекция напряжения маски RotoBezier

Числовое изменение пути маски

Определение первой вершины для контура Безье

Чтобы анимировать контур, After Effects обозначает самую верхнюю вершину на исходном ключевом кадре как первую вершину и нумерует каждую последующую вершину в порядке возрастания от первой вершины. Затем After Effects присваивает те же номера соответствующим вершинам на всех последующих ключевых кадрах. After Effects интерполирует движение каждой вершины от исходного положения в одном ключевом кадре к позиции соответственно пронумерованной вершины на следующем ключевом кадре. В любой момент процесса анимации можно назначить первой вершиной другую вершину; это приведет к тому, что After Effects перенумерует вершины контура. Следствием перенумерации вершин станет изменение анимации контура, поскольку после этого After Effects будет сопоставлять новые номера вершин с соответствующими старыми номерами вершины, по-прежнему сохраненными в последующих ключевых кадрах.

При копировании замкнутого контура в путь движения вершина, обозначенная в качестве первой вершины замкнутого контура, используется как начало пути движения. Все пути движения являются открытыми контурами.

Некоторые операции с контурами форм, например «Обрезать контуры», также используют первую вершину в качестве исходной для определения изменений контура.

Анимация пути маски с помощью функции «Интеллектуальная интерполяция маски»

Интеллектуальная интерполяция маски предлагает широкие возможности управления для процесса создания ключевых кадров пути маски и плавной, реалистичной анимации. После выбора для интерполяции ключевого кадра пути маски функция «Интеллектуальная интерполяция маски» создает промежуточные ключевые кадры на основе заданных вами параметров. На панели «Информация» отображается ход выполнения интерполяции и количество созданных ключевых кадров.

Перемещение маски или панорамирование слоя под маской

Область, которая видима через маску, можно настроить перемещением маски на панели «Слой» или на панели «Композиция» или панорамированием (перемещением) слоя под маской на панели «Композиция». При перемещении маски значения положения маскируемого слоя остаются постоянными, а маска перемещается по отношению к другим объектам на панели «Композиция».

При использовании инструмента «Панорамирование назад» («Опорная точка») для панорамирования слоя под маской положение маски остается неизменным на панели «Композиция», но изменяется на панели «Слой». Значения положения маскируемого слоя изменяются по отношению к композиции. По мере панорамирования за края кадра слоя значения пути маски на слое также изменяются. Использование инструмента «Панорамирование назад» («Опорная точка») уменьшает количество шагов; если инструмент не используется, необходимо изменять свойства «Положение» и «Путь маски» для слоя с маской вручную. Слой можно анимировать панорамированием под другим слоем, задав ключевые кадры для свойств «Положение» и «Контур маски» маскируемого слоя.

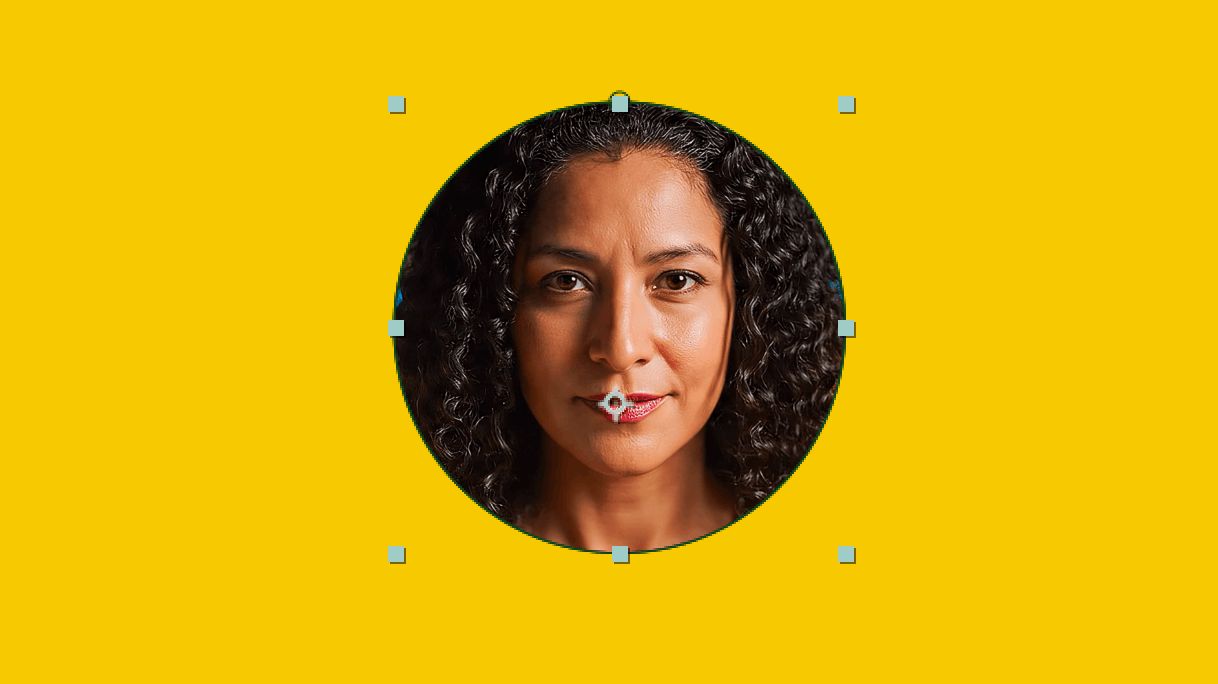

Перемещение маски

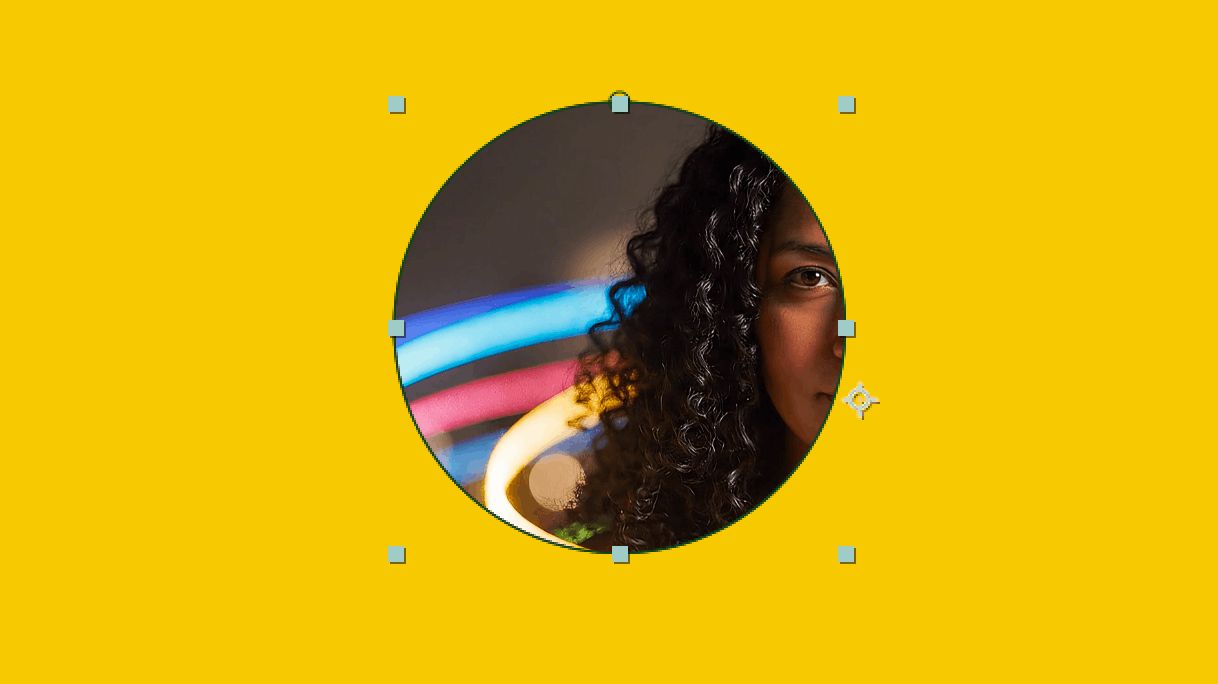

Панорамирование слоя под его маской

Отслеживание лица и маски

Можно использовать средство отслеживания масок, чтобы преобразовать маску в соответствии с траекторией перемещения одного объекта (или нескольких объектов) в фильме. Дополнительные сведения см. в разделе Отслеживание масок.

Средство отслеживания масок также можно использовать для точного определения и отслеживания лиц людей. Дополнительные сведения см. в разделе Отслеживание лиц.

Доступ к точкам контуров масок, фигур Безье и штрихов кисти с помощью выражений

Выражения можно использовать для считывания и записи координат x и y точек контуров (или вершин) следующих объектов:

• слои-маски;
• фигуры Безье;
• штрихи кисти на панели «Рисование» и эффекты «Кисть для ротоскопии» и «Уточнить края».

Данные методы выражений подобны методу доступа к вершинам контура с помощью разработки сценариев. Для удобства данный метод выражений называется points(), а не vertices().

Методы выражений доступа

Далее описывается порядок доступа к методам выражений.

Ниже перечислены примеры методов выражений для объектов контуров.

• Контуры маски слоя: layer("Dark Gray Solid 1").mask("Mask 1").path или .maskPath
• Контуры фигур Безье: layer("Shape Layer 1").content("Shape 1").content("Path 1").path
• Контуры штрихов для эффекта «Рисование»: layer("Dark Gray Solid 1").effect("Paint").stroke("Brush 1").path
• Контуры штрихов для эффектов «Кисть для ротоскопии» и «Уточнить края»: layer("Dark Gray Solid 1").effect("Roto Brush & Refine Edge").stroke("Foreground 1").path

Ниже приведены советы по работе с данными методами выражений.

• Для координат вершин значения точек и касательных возвращаются как массив массивов пар чисел [x, y]. Значения координат округляются до четырех знаков после запятой.
• Массивы точек и касательных начинаются с первой вершины на контуре. Первую вершину контуров масок и фигур Безье слоя можно изменить с помощью команды Слой > Контур масок и форм > Задать первую вершину.
• Координаты точек контура маски слоя указываются относительно начала координат слоя в левом верхнем углу.
• Координаты точек контура фигур Безье задаются относительно опорной точки группы фигур контура (например, «Преобразование: Фигура 1 > Опорная точка»).
• Координаты точек контура штрихов кистью задаются относительно начала штриха. Координаты первой точки: [0,0].
• Метод toComp() или другие методы преобразования пространства слоя могут быть полезны для преобразования координат различных слоев в общее пространство или просто для возврата значений координат относительно пространства композиции.
• Поскольку контуры фигур Безье задаются относительно опорной точки своей локальной группы фигур, а не слоя, их значения могут быть смещенными по сравнению с ожидаемым результатом. Чтобы избежать этого, присвойте нулевое значение всем свойствам преобразования в группе фигур. Следует помнить, что преобразование параметрической фигуры в фигуру Безье может влиять на положение группы фигур.
• Методу createPath() можно передавать методы points, tangents и isClosed для того же контура или других контуров. Эти методы можно передавать неизмененными, чтобы создать дубликат контура или преобразовать значения точек и касательных, прежде чем передать их для изменения или анимирования контура.

Панель «Создать пустые значения на основе контуров»

Создать пустые значения на основе контуров scriptUI, панель, с помощью которой можно легко создавать анимации, управляемые выражениями, при этом писать выражения вручную не требуется. Можно напрямую связывать разные контуры с фигурами, фигуры со сплошными заливками и т. д. Панель Создать пустые значения на основе контуров использует доступ к точкам контуров на основе выражений для автоматической привязки пустых значений, чтобы вам не нужно было писать выражение самостоятельно.

Панель создает пустые значения для каждой точки контура маски или контура фигуры Безье. Для различных вариантов выполнения пустых значений используются приведенные ниже кнопки на панели.

• Точки следуют за пустыми значениями: эта кнопка создает пустые значения, которые управляют положением точек контура. Точки контура связываются с пустыми значениями, что позволяет анимировать пустые значения, чтобы приводить в движение точки контура.
• Пустые значения следуют за точками: эта кнопка создает пустые значения, которые управляются положением точек контура. Пустые значения связываются с точками контура, и можно анимировать точки контура для перемещения пустых значений.
• Трассировка контура: эта кнопка создает одно пустое значение, которое следует за контуром. Положение пустого значения связывается с координатами контура. Поворот пустого значения автоматически ориентируется по контуру. Кнопка «Трассировка контура» управляет перемещением пустого значения по контуру, а также определяет, образует ли контур петлю. По умолчанию для ключевых кадров задано следование по контуру с интервалом в 1 секунду, а петля включена.

Работа с панелью
