Administración y animación de trazados de formas y máscaras

Aprenda diferentes formas de animar trazados de forma y máscara usando fotogramas clave en adobe after effects.

Los trazados de máscara y los trazados de forma se animan de la misma manera que se animan otras propiedades: establezca fotogramas clave para la Propiedad Mask Path o Path, defina trazados en cada fotograma clave y after effects interpolará entre estos valores especificados.

Rotoscopia (comúnmente conocida como roto) es el dibujo o pintura sobre fotogramas de una película, usando elementos visuales de la película como referencia.Una forma común de rotoscopia es trazar un trazado alrededor de un objeto en una película y usarlo como máscara para separar el objeto de su fondo.Esto le permite trabajar con el objeto y el fondo por separado, para poder aplicar efectos diferentes al objeto que a su fondo, o reemplazar el fondo.

La rotoscopia en After Effects consiste principalmente en dibujar máscaras, animar el trazado de máscara y en el uso de estas máscaras para definir un mate. Muchas técnicas y tareas adicionales facilitan esta operación como, por ejemplo, el uso del seguimiento de movimiento en el objeto antes de comenzar a dibujar máscaras y posteriormente los datos de seguimiento de movimiento para que una máscara o mate sigan automáticamente al objeto.

Sugerencias sobre rotoscopia

• Inmediatamente tras comenzar a dibujar una máscara, presione Alt+Mayús+M (Windows) u Opción+Mayús+M (Mac OS) para activar los fotogramas clave de esa máscara y establecer un fotograma clave. De este modo, no se editará ninguna máscara fotograma a fotograma durante varios minutos (o más tiempo) ni se perderá todo el trabajo en los fotogramas anteriores porque se olvidó hacer clic en el cronómetro para animar la forma de la máscara.
• Dibuje sus máscaras en una capa sólida blanca con su interruptor de vídeo desactivado, encima de la capa de material de archivo (bloqueada).De esta manera, no corre el riesgo de mover accidentalmente la capa de material de archivo cuando manipule la máscara, y también puede aplicar datos de seguimiento a la máscara mucho más fácilmente.(Los datos de seguimiento se aplican a la capa sólida invisible que alberga la máscara). Esto también significa que no pierde sus fotogramas de vista previa almacenados en caché cuando manipula la máscara.
• Active la preferencia Preserve constante Vertex Count .
• Cuando sea posible, transforme (gire, escale, mueva) toda la máscara o un subconjunto de los vértices de la máscara en lugar de mover los vértices individualmente.Esta operación se lleva a cabo por eficacia y para evitar la inestabilidad que se deriva del movimiento irregular entre los fotogramas.
• El seguimiento de movimiento manual consume menos tiempo que la rotoscopia manual.Cuantos más esfuerzos se dediquen a obtener buenos datos de seguimiento en distintas partes de la escena y el objeto, menos tiempo se empleará en dibujar y ajustar las máscaras.
• Utilice la característica de calado de máscara de ancho variable para controlar mejor el calado de objetos.

Visualización de trazados de máscara y formas

• Para ver trazados de máscara para capas seleccionadas en el panel cronología, pulse M.
• Para ver máscaras o formas seleccionadas en el panel cronología, pulse SS (pulse la tecla S dos veces).
• Para ver máscara y trazados de forma en el panel Composition, seleccione el botón Toggle máscara and Shape Path visibilidad en la parte inferior del panel Composition.
• Para ver trazados de máscara en el panel capa, seleccione Masks del menú capa panel View.
• Para contraer un trazado de máscara mientras muestra otros, bloquee la máscara seleccionando su icono Lock en el panel cronología, y luego seleccione capa > Mask > Hide Locked Masks.
• Para aislar máscaras seleccionadas y contraer otras, seleccione capa > Mask > Lock Other Masks, y luego elija capa > Mask Hide Locked Masks.

Selección de trazados de formas, formas y grupos de formas

Se pueden seleccionar capas de formas y sus componentes en cualquiera de los cuatro niveles de selección, conocidos como modos de selección:

Se selecciona toda la capa de formas. Las transformaciones se aplican a las propiedades de transformación de la capa en el grupo de Propiedad Transform, que está al mismo nivel que el grupo de Propiedad Contents.

Se selecciona un grupo de formas completo. Las transformaciones se aplican a las propiedades de transformación para el grupo, en el grupo de Propiedad Transform dentro del grupo de forma en el panel cronología.

Se seleccionan varios vértices de uno o más trazados Bézier Se muestra un cuadro delimitador de transformación libre alrededor de los vértices en el panel Composition.Actuando sobre este cuadro se pueden mover varios vértices con una sola transformación. Las transformaciones se aplican a los vértices mismos, que están contenidos dentro de la Propiedad ruta en el panel cronología.

Solo se seleccionan los vértices. En este modo, puede realizar operaciones de edición de ruta, como añadir vértices a una ruta y mover vértices individuales.

Modos de selección de formas en las capas de formas

Seleccionar una capa de formas

• Seleccione el nombre de la capa o la barra de duración de la capa en el panel Timeline.
• Con la herramienta Selection, haga clic dentro de los límites de la capa en el panel Composition.
• Para anular la selección de todas las formas de una capa manteniendo seleccionada la capa de forma, haga clic dentro de los límites de la capa, pero fuera de todas las rutas de forma.

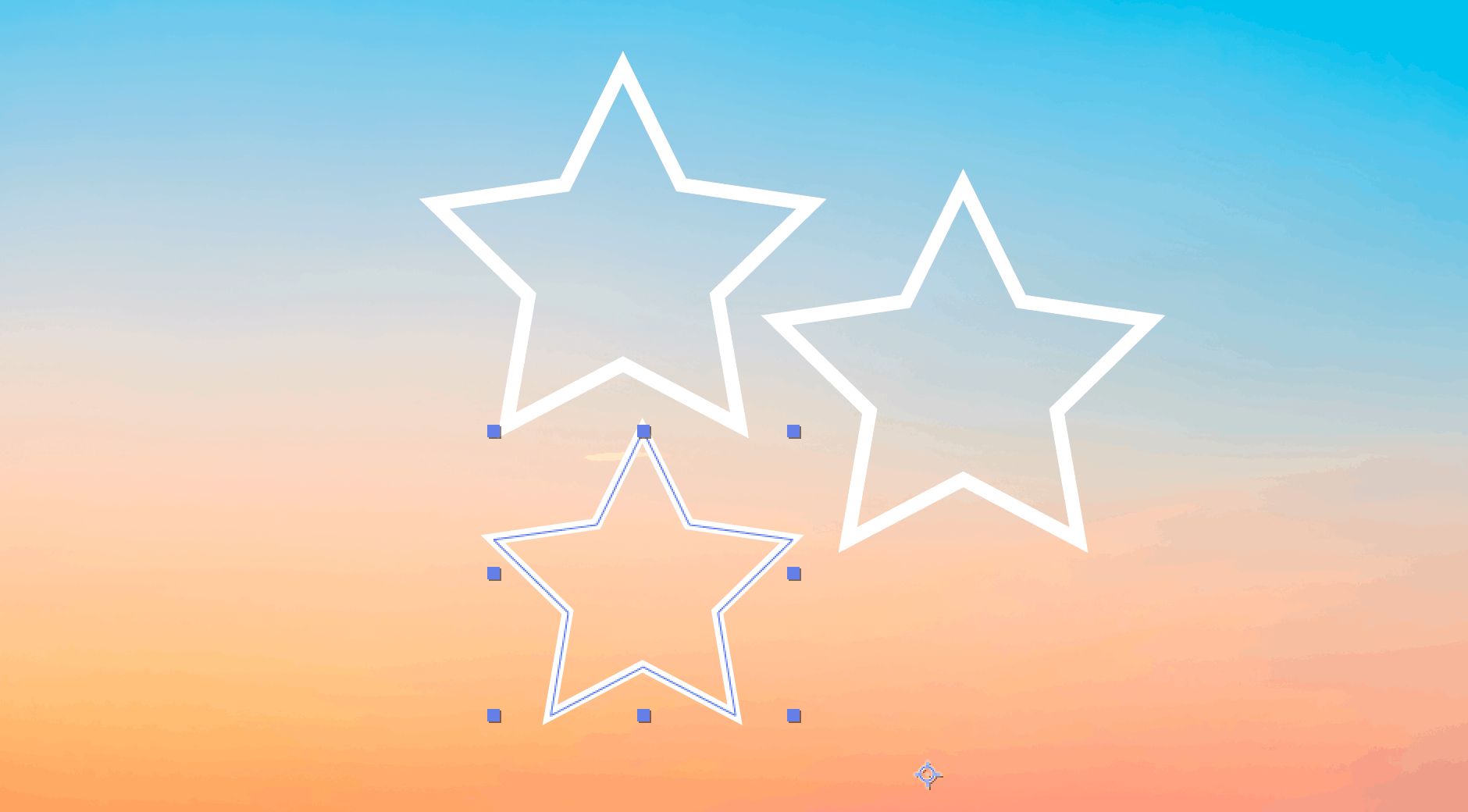

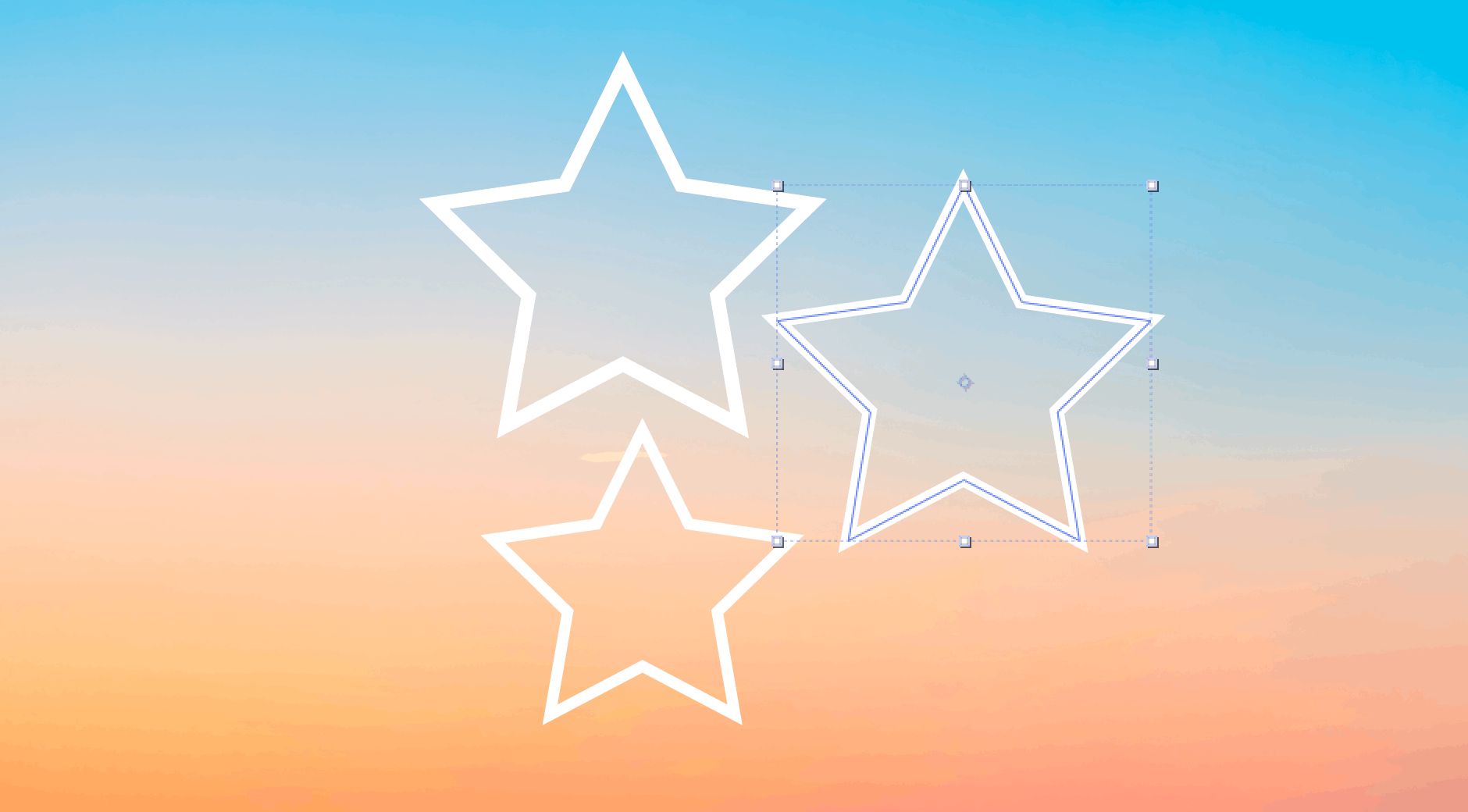

Selección de un grupo de formas en el modo de selección de grupos

• Con la herramienta Selection, haga doble clic en un abonado del grupo en el panel Composition.Cada vez que haga doble clic, desciende otro Nivel en la jerarquía del grupo.
• Para activar la Herramienta Selección directa  , mantenga pulsado Ctrl (Windows) o Command (macos) mientras la herramienta Selection esté seleccionada.Seleccione una forma en el panel Composition con la Herramienta Selección directa para seleccionar directamente el grupo de esa forma, independientemente de lo profundamente anidada que esté la forma en la jerarquía del grupo.
• Para seleccionar un grupo contenido en el mismo grupo que el grupo que ya ha seleccionado, haga clic en el grupo que desea seleccionar.
• Para agregar un grupo a una selección, haga clic en él teniendo presionada la tecla Mayús. Puede combinar la tecla Shift con el doble clic y con la Herramienta Selección directa para añadir grupos más profundamente anidados a la selección.

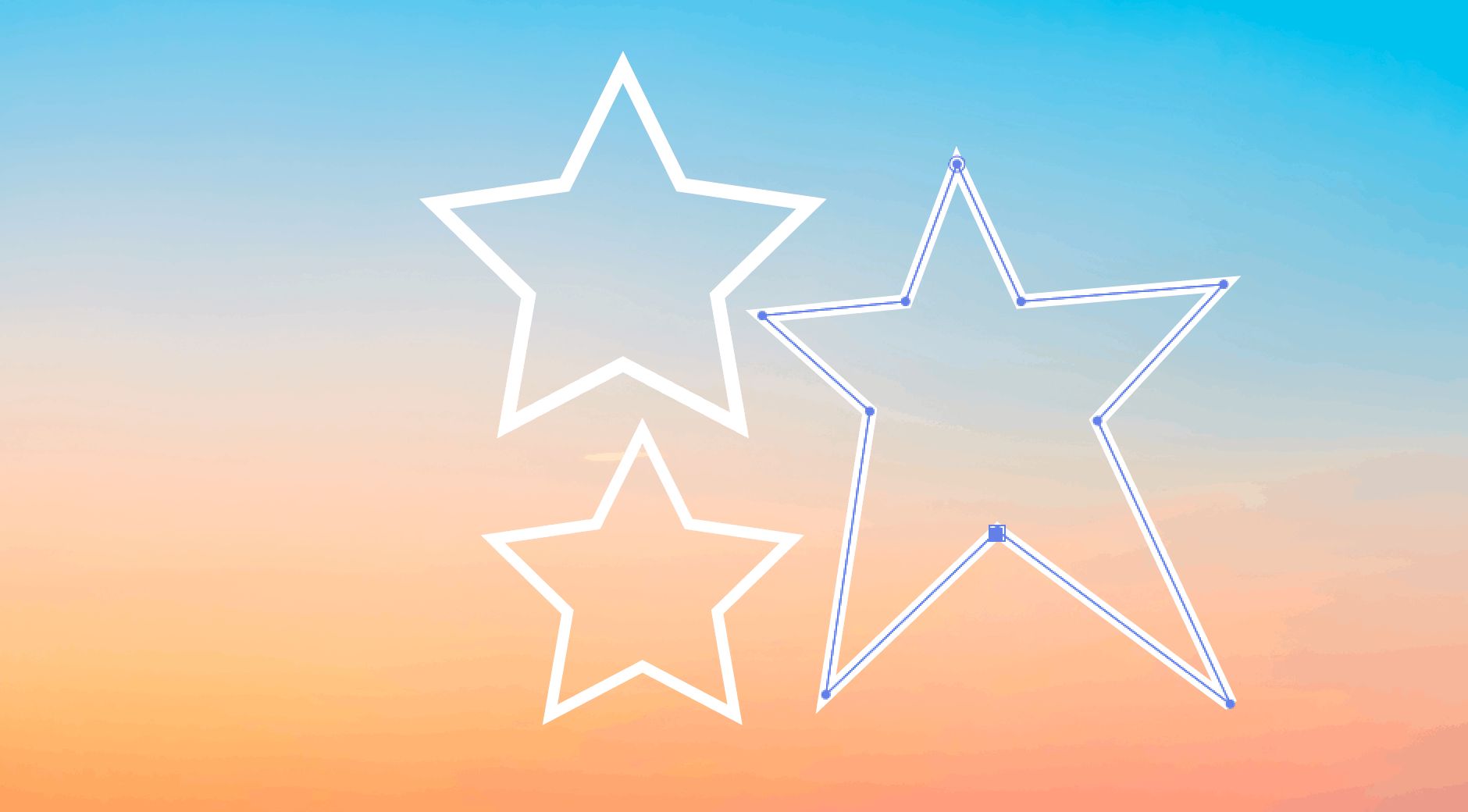

Selección de trazados y vértices en el modo de edición de trazados

• Para seleccionar un vértice, seleccione el vértice con la herramienta Selection.Para agregar vértices a la selección, haga clic en ellos mientras presiona la tecla Mayús.
• Para seleccionar un segmento de ruta, seleccione el segmento con la herramienta Selection.Para agregar segmentos a la selección, haga clic en ellos mientras presiona la tecla Mayús.
• Para seleccionar una ruta completa, haga clic con Alt (Windows) o Option (macos) en un segmento o vértice de la ruta con la herramienta Selection, o seleccione cualquier parte de la ruta y pulse Ctrl+A (Windows) o Command+A (macos).
• Para seleccionar vértices arrastrando, seleccione una ruta o parte de una ruta para entrar en el Modo de edición de ruta y, a continuación, arrastre con la herramienta de selección de marco   para dibujar un cuadro de selección de marco alrededor de los vértices que desea seleccionar.Para añadir vértices a la selección, mantenga pulsada la tecla Shift mientras dibuja cuadros de selección de marco adicionales.

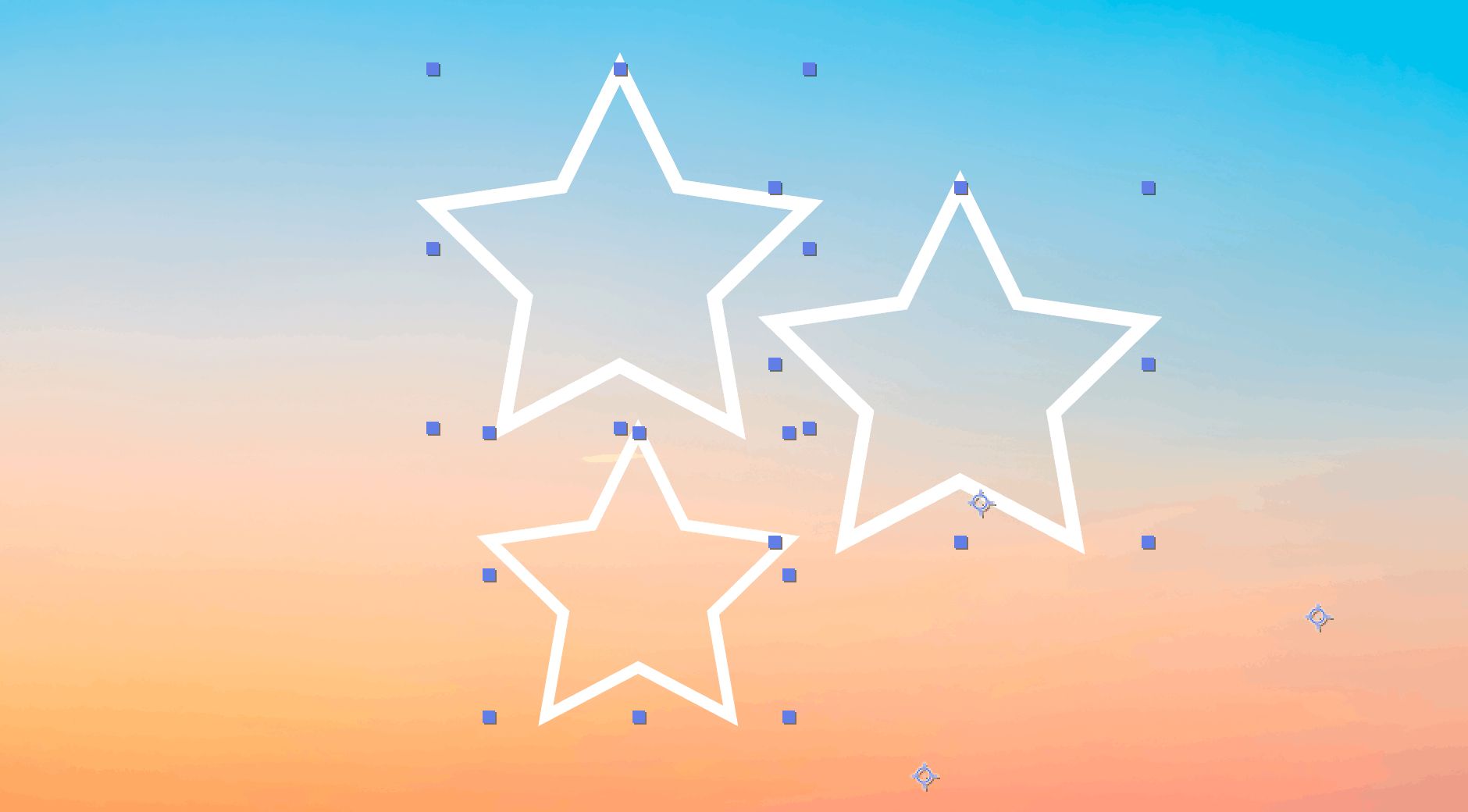

Selección de todos los puntos de un trazado y entrar en modo de transformación libre

• Haga doble clic en un segmento del trazado estando en modo de edición de trazados o en modo de selección de grupos para una sola forma.
• Seleccione la Propiedad Path en el panel Timeline y pulse Ctrl+T (Windows) o Command+T (macos).

Selección de máscaras, segmentos y vértices

A diferencia de las capas, las máscaras pueden tener más de un nivel de selección. Se puede seleccionar una máscara como un trazado completo cuando se desea mover o redimensionar. Sin embargo, si se desea cambiar el trazado de una máscara, deben seleccionarse uno o más puntos de la misma. Los puntos seleccionados se muestran sólidos, mientras que los no seleccionados se muestran huecos.

Selección o deselección de máscaras en el panel Capa o Composición

• Para seleccionar un vértice en una máscara, seleccione el vértice con la herramienta Selection  .Para añadir vértices a la selección, haga clic en ellos con Shift.
• Para seleccionar un segmento de máscara, seleccione el segmento con la herramienta Selection.Para añadir segmentos a la selección, haga clic en ellos con Shift.
• Para seleccionar una máscara completa, haga clic con Alt (Windows) o Option (macos) en un segmento, vértice o controlador de una máscara con la herramienta Selection, o seleccione cualquier parte de la máscara y seleccione Editar > Seleccionar todo o pulse Ctrl+A (Windows) o Command+A (macos).Para añadir máscaras a la selección, haga clic en ellas con Alt+Shift (Windows) o Option+Shift (macos).
• Para seleccionar máscaras arrastrando, seleccione una máscara o parte de una máscara para entrar en el modo de edición de máscara y, a continuación, arrastre con la herramienta Selection para dibujar un cuadro de selección de marco completamente alrededor de los vértices o máscaras que desea seleccionar.Para añadir máscaras o vértices a la selección, mantenga pulsada la tecla Shift mientras dibuja cuadros de selección de marco adicionales.
• Para seleccionar todas las máscaras de una capa, seleccione una máscara en la capa y seleccione Editar > Seleccionar todo o pulse Ctrl+A (Windows) o Command+A (macos).
• Para anular la selección de todas las máscaras, pulse Ctrl+Shift+A (Windows) o Command+Shift+A (macos).
• Para seleccionar una máscara adyacente en una capa, pulse Alt+acento grave (`) (Windows) o Option+acento grave (`) (macOS) para seleccionar la siguiente máscara, o Mayús+Alt+acento grave (`) (Windows) o Mayús+Option+acento grave (`) (macOS) para seleccionar la máscara anterior.
• Para deseleccionar una máscara, haga clic en un lugar fuera de la máscara.
• Para quitar un vértice o segmento de una selección, haga clic en el vértice o segmento mientras mantiene pulsada la tecla Mayús.

Selección de máscaras en el panel Cronología

Bloqueo o desbloqueo de máscaras

Bloquear una máscara impide seleccionarla en los paneles Cronología, Composición y Capa o establecerla como target en el panel Capa. Use esta característica si no desea que se modifique una máscara.

Movimiento de vértices en modo de transformación libre

Puede escalar y rotar una máscara completa o ruta de forma (o vértices seleccionados en una o más rutas) usando el comando Transformación libre de puntos. Cuando se utiliza este comando, un cuadro delimitador de transformación libre rodea los vértices seleccionados y un punto de anclaje aparece en el centro del cuadro delimitador para marcar el punto de anclaje de la transformación actual. Es posible ajustar la escala de los vértices seleccionados y girarlos, arrastrando el cuadro delimitador o sus controles. También se puede cambiar el punto de referencia desde el cual se giran los vértices o se les cambia la escala desplazando el punto de anclaje del cuadro delimitador. Los controles y el punto de anclaje del cuadro delimitador Transformación libre son independientes de los controles y el punto de anclaje de la capa.

Conversión de un trazado de Bézier manual a RotoBézier

Puede convertir cualquier ruta de máscara Bézier manual o ruta de forma Bézier manual a una ruta RotoBezier. Si la ruta Bézier manual tiene controladores de dirección que se han ajustado, esta conversión cambia la forma de la ruta, porque after effects calcula automáticamente la curvatura de los segmentos RotoBezier.

La conversión de una ruta RotoBezier a una ruta Bézier manual no cambia la forma de la ruta.

Modificación de un trazado de máscara o de forma Bézier

Puede cambiar una ruta de máscara Bézier usando la herramienta Selección y las herramientas pluma en el panel Capa o Composición. Puede cambiar una ruta de forma Bézier usando la herramienta Selección y las herramientas pluma en el panel Composición.

Las herramientas pluma—Añadir vértice, Eliminar vértice y Convertir vértice—están agrupadas con la herramienta Pluma en el panel Herramientas. Para mostrar estas herramientas en el panel Herramientas, seleccione y mantenga presionada la herramienta Pluma en el panel Herramientas.

Al modificar una ruta, asegúrese de hacer clic solo en vértices o segmentos existentes; de lo contrario, puede crear una nueva ruta.

Desplazar, agregar o eliminar un vértice

Ajuste de un segmento del trazado

Conmutación de un vértice entre punto suave y punto de borde

Ajuste de la tensión de una máscara RotoBézier

Cambiar un trazado de máscara numéricamente

Designación del primer vértice de un trazado Bézier

Para animar un trazado, After Effects designa el vértice superior del fotograma clave inicial como el primer vértice y numera los vértices posteriores en orden ascendente a partir del primero. A continuación, After Effects asigna los mismos números a los vértices correspondientes de todos los fotogramas clave posteriores. after effects interpola el movimiento de cada vértice desde su posición inicial en un fotograma clave hasta la posición del vértice numerado correspondiente en el siguiente fotograma clave.En cualquier momento de la animación se puede designar otro vértice como primer vértice. En ese caso, After Effects vuelve a numerar los vértices del trazado. Al volver a numerar los vértices, la animación del trazado cambia porque After Effects asigna los nuevos números de vértices a los números antiguos que todavía están guardados en fotogramas clave sucesivos.

Al copiar un trazado cerrado en un trazado de movimiento, el vértice designado como primer vértice del trazado cerrado se utiliza como el principio del trazado de movimiento. Todos los trazados de movimiento son trazados abiertos.

Algunas operaciones de trazado de forma, como Recortar trazados, también utilizan el primer vértice como entrada para determinar cómo modificar el trazado.

Animación de un trazado de máscara con Interpolación de máscara inteligente

Interpolación inteligente de máscara proporciona un alto Nivel de control para crear fotogramas clave de trazado de máscara y animación suave y realista.Después de seleccionar los fotogramas clave de trazado de máscara para interpolar, Interpolación inteligente de máscara crea fotogramas clave intermedios basados en la Configuración que proporcione.El panel Información muestra el progreso de interpolación y el número de fotogramas clave creados.

Mover una máscara o desplazar una capa detrás de una máscara

Cuando utiliza la herramienta Desplazar detrás (punto de ancla)   en el panel Composición, After Effects realiza automáticamente dos ajustes. En el panel Capa, la máscara se mueve en relación con su Capa, y en el panel Composición, la Capa se mueve en relación con la composición. El ejemplo siguiente demuestra cómo se posiciona la Capa en relación con la composición en el panel Composición.

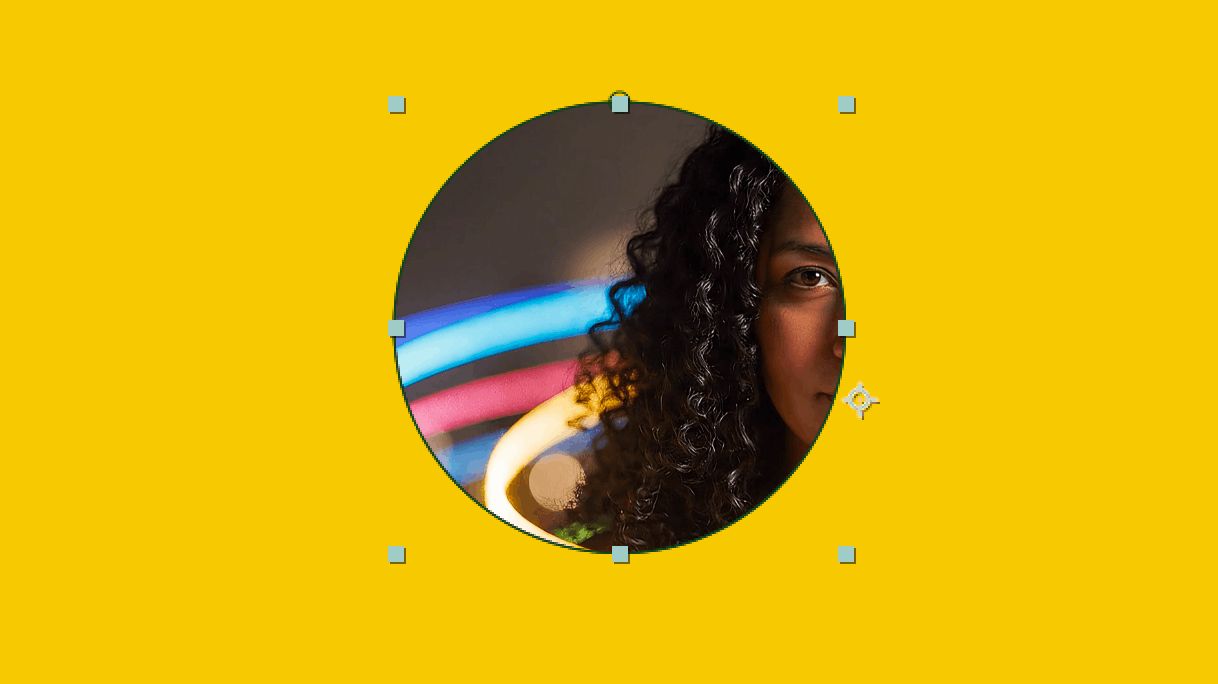

Mover una máscara

Para panoramizar una capa detrás de su máscara

Seguimiento de caras y seguimiento de máscaras

Puede utilizar el rastreador de máscara para transformar una máscara de modo que siga el movimiento de un objeto (u objetos) en una película.

También puede utilizar el rastreador de máscara para detectar y rastrear rostros humanos con precisión.

La expresión accede a los puntos de trazado en máscaras, formas Bézier y trazos de pincel.

Puede utilizar expresiones para leer y escribir las coordenadas x e y de puntos de trazado o vértices para:

• Máscaras de capas
• Formas Bézier
• Trazos de pincel en los efectos Pintura y Pincel tipo rotoscopia y refinar arquitectura perimetral.

Los métodos de la expresión son similares al acceso a los vértices del trazado mediante las secuencias de comandos. El método de expresión se denomina points() en lugar de vertices() por familiaridad.

Acceso a los métodos de expresión

Se puede acceder a los métodos de expresión con los pasos siguientes:

A continuación, se enumeran los métodos de expresión de ejemplo de los objetos de trazado siguientes:

• Trazados de máscara de capa: layer("Dark Gray Solid 1").mask("Mask 1").path o .maskPath
• Trazados de formas Bézier: layer("Shape Layer 1").content("Shape 1").content("Path 1").path
• Trazados del trazo de efecto de pintura: layer("Dark Gray Solid 1").effect("Paint").stroke("Brush 1").path
• Rutas de trazo del efecto Pincel tipo rotoscopia y Refinar arquitectura perimetral: layer("Dark Gray Solid 1").effect("Roto Brush & Refine Edge").stroke("Foreground 1").path

Sugerencias para trabajar con estos métodos de expresión:

• Los valores de puntos y de tangentes se devuelven como un conjunto de los conjuntos de pares de números [x,y] para las coordenadas de los vértices. Los valores de coordenadas se redondean a cuatro cifras decimales.
• Los conjuntos de puntos y de tangentes comienzan con el primer vértice en el trazado. Puede cambiar el primer vértice de las rutas de máscara de Capa y las rutas de forma Bézier usando el comando Capa > Máscara y trazados de forma > Establecer primer vértice.
• Las coordenadas de los puntos de trazado de máscara de capa son relativas al origen de la capa en el rincón superior izquierdo.
• Las coordenadas para los puntos de ruta de forma Bézier son relativas al punto de ancla del grupo de formas de la ruta.Por ejemplo, Transformar > Forma 1 > Punto de ancla.
• Las coordenadas de los puntos de trazado de trazos de pincel son relativas al inicio del trazado; el primer punto es [0,0].
• El método toComp(), u otros métodos de transformación de espacio de Capa, puede ser útil para convertir coordenadas de diferentes capas en un espacio común o simplemente devolver las coordenadas relativas al espacio de composición.
• Dado que las formas bézier son relativas al punto de anclaje del grupo de formas local y no de la capa, sus valores pueden estar desplazados de donde se espera que estén. Para solucionar esto, establezca todas las propiedades de Transformar en el grupo de formas en cero.Tenga en cuenta que la conversión de una forma paramétrica en una forma Bézier puede afectar a la posición del grupo de formas.
• Al método createPath() se le pueden pasar puntos, tangentes y métodos isClosed de la misma ruta u otras rutas.Puede pasar estos métodos sin modificaciones para duplicar un trazado o transformar los valores de puntos y tangentes antes de pasarlos para modificar o animar el trazado.

Panel Crear valores nulos a partir de trazados

El panel scriptUI Crear nulos desde rutas le permite crear animaciones intuitivas dirigidas por expresiones, sin escribir expresiones manualmente.Puede vincular directamente diferentes rutas a formas, formas a sólidos, etc.El panel Crear nulos desde rutas usa acceso de expresión a puntos de ruta para vincular automáticamente los nulos, para que no tenga que escribir la expresión usted mismo.

El panel crea valores nulos para cada punto de trazado en un trazado de máscara o forma Bézier. Puede utilizar los siguientes botones del panel para controlar la acción de los valores nulos:

• Los puntos siguen a los nulos: El botón crea nulos que controlan la posición de los puntos de ruta.Los puntos de ruta están unidos a nulos, y puede animar los nulos para dirigir los puntos de ruta.
• Los nulos siguen a los puntos: El botón crea nulos cuyas posiciones están controladas por los puntos de ruta.Los nulos están unidos a puntos de ruta, y puede animar los puntos de ruta para mover los nulos.
• trace ruta: El botón crea un único nulo que sigue la ruta.La posición del nulo está vinculada a las coordenadas de la ruta.La rotación del valor nulo se orienta automáticamente para que siga el trazado. trace ruta controla el movimiento del nulo a lo largo de la ruta y si hace bucle.Por defecto, los fotogramas clave están configurados para trace la ruta en 1 segundo, y el bucle está habilitado.

Uso del panel
